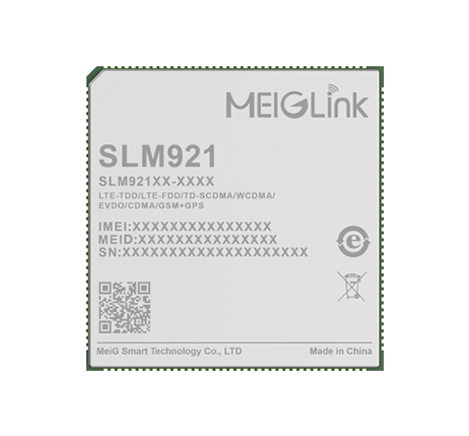

智能模组SLM921

智能模组SLM921

智能模组SLM921

SLM921系列模组,采用高通骁龙600系列QCM6125,该CPU采用11nm FinFET 制程,内置64bit ARM、8 核Kryo(4*A73 2.0GHz & 4*A53 1.8GHz),支持Decode/encode 最高4K@30fps,H.265,搭载Android 10 操作系统,支持板卡内存为32GB+3GB(64GB+4GB、128GB+6GB),支持LTE Cat6 和2*20MHz的载波聚合,最大下行速率可达300Mbps,支持TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM多种网络制式,集成了GNSS 和2.4&5G WIFI的宽带智能无线通信模块。


SLM921系列模组,目前包含了以下区域的子型号:SLM921-C、SLM921-E、SLM921-A*、SLM921-LA*、SLM921-J*、SLM921-AU*、SNM921。


SLM921系列模组集成了丰富的功能接口,包含LCM、触摸屏、摄像头、麦克风、扬声器、UART接口、USB 接口、I2C接口、SPI 接口等等;可提供语音、短信、通讯簿、2.4G/5G WiFi、BT和GPS功能;产品支持双1600W的3D摄像或景深拍照,可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。


主要优势:

● 支持LTE Cat 6 和2x20MHz 载波聚合,最大下行速率可达300Mbps

● 各网络制式的全面覆盖

● 支持双屏异显和双触摸控制,支持到1920*1200@60fps

● 支持双路ISP(16+16MP),最高可支持4 路摄像头

● 集成多星座GNSS接收机,满足不同环境下快速、精准定位的需求

● 支持4K@30fps 视频的录制和播放

基本属性:
产品型号:智能模组SLM921
操作系统:

Android 10.0

存储:

32GB eMMC+3GB LPDDR4x (默认)

64GB eMMC+4GB LPDDR4x (可选)

128GB eMMC+6GB LPDDR4x(可选)

工作温度:

-35°C ~ +75°C

存储温度:-40°C ~ +90°C
工作电压:3.5V~4.35V(典型值:3.8V)
尺寸(mm):43.0mm × 44.0mm × 2.85mm

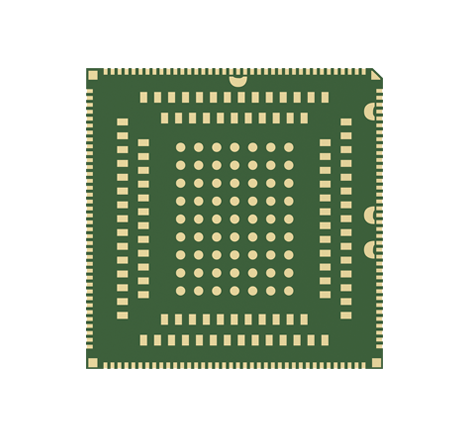

封装特性:LCC+LGA封装
重量:约13.0g
认证:

CCC(中国)

突出特性:
WLAN:

2.4G/5G, 802.11 a/b/g/n/ac

蓝牙:

BT2.1+EDR/3.0/4.1 LE/5.x BLE

GNSS:

GPS/GLONASS/BeiDou

LTE Cat 6,支持2x20MHz 载波聚合
支持分集接收天线,下行支持MIMO 2×2
支持3GPP E-UTRA Release 12
带宽: 1.4/3/5/10/15/20MHz
内置充电芯片和电量计,支持高通Quick Charge 3.0(可选)
支持双屏异显
支持双卡双待
通过USB 进行固件更新
USB接口:
USB 3.0*1,符合USB 3.0/2.0 规范,支持USB OTG
其他接口:
I2C接口:5组
(U)SIM接口:2组(1.8V/2.95V)
UART接口:3组(支持硬件流控,最高速率达4Mbps)
SD卡接口:1组(支持 SD 3.0,4-bit SDIO)
PWRKEY :1.8V,内部上拉
SPI接口:2 组(1 组可以复用为UART ;1 组可以复用为I2S,I2S 支持Tx 和Rx)
ADC接口:2组
GPIO接口:19组
马达驱动接口:1组
Flashlight接口:2路
LED指示接口:4组
天线接口:主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口
音频和视频:

支持VoLTE 超高清语音通话,以及SRVCC/CSFB语音回落技术

24-bit/192kHz 高保真音乐回放

视频编解码:

4K@60fps

Wi-Fi 视频:编解码最高1080P @30fps
接口:
LCM接口:

1 x 4-lane MIPI_DSI + 1 x 4-lane MIPI_DSI(option)

1920x1200@60fps + 1920x1200@60fps

摄像头接口:

3 路4-lane MIPI_CSI, 最高速率2.1Gbps/Lane,支持3 或4 组摄像头

通过双ISP,可以最大支持24M 像素拍照

触摸屏接口:电容式触摸屏
音频接口:
模拟音频:扬声器、听筒、耳机、3组麦克风,支持1组降噪麦克风
频段信息:
中国/印度  SLM921-C:
LTE-FDD:B1/B3/B5/B8
LTE-TDD:B34/B38/B39/B40/B41
WCDMA:B1/B8
TD-SCDMA: B34/B39
EVDO/CDMA: BC0
GSM:900/1800MHz
欧洲、中东、非洲/韩国/泰国  SLM921-E:
LTE-FDD:B1/B3/B5/B7/B8/B20
LTE-TDD:B38/B40/B41
WCDMA:B1/B5/B8
GSM:850/900/1800MHz
北美  SLM921-A*:
LTE-FDD:B2/B4/B5/B7/B12/B13/B14/B25/B26
LTE-TDD:B41
WCDMA:B1/B2/B4/B5
GSM: 850/1900MHz
澳大利亚/台湾/巴西  SLM921-AU*:
LTE-FDD:B1/B3/B5/B7/B8/B28
LTE-TDD:

B40

WCDMA:B1/B2/B5/B8
GSM: 850/900/1800/1900MHz
日本  SLM921-J*:
LTE-FDD:B1/B3/B8/B18/B19/B26
LTE-TDD:B41
WCDMA:B1/B6/B8/B19
拉丁美洲  SLM921-LA*:
LTE-FDD:B2/B4/B5/B7/B8/B28
LTE-TDD:B40
WCDMA:B2/B5/B8
GSM: 850/900/1900MHz
全球
SNM921:仅支持Wi-Fi & BT
备注: *表示研发中...
