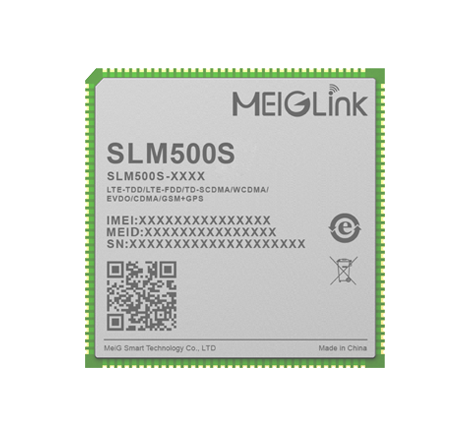

智能模组SLM500S

智能模组SLM500S

智能模组SLM500S

美格智能SLM500S系列核心板,采用展锐SL8541E平台,CPU采用了28nm FinFET制程,内置64bit ARM、4 核A53(4*1.4GHz),支持Decode/encode最高1080P@30fps、H.264,支持 HD+屏幕分辨率,支持两路 ISP 摄像头,搭载 Android9.0 操作系统,支持板卡内存为1GB+8GB(2GB+16GB),支持 LTE Cat4,最大下行速率可达 150Mbps,支持 TD-LTE/FDDLTE/WCDMA/ GSM 多种网络制式,集成了 GNSS 和 2.4G Wi-Fi的宽带智能无线通信模组。


SLM500S系列模组,目前包含了以下区域的子型号:SLM500S-C、SLM500S-E*、SLM500S-LA*、SLM500S-AU*、SNM500S。


SLM500S可提供语音、短信、通讯簿、2.4G/5G Wi-Fi、BT和GPS 功能;产品支持双800W的3D摄像或景深拍照,可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、车载设备、智能信息采集设备、智能手持终端、无人机等产品。


主要优势:

● 支持LTE Cat.4,最大下行速率可达 150Mbps

● 各网络制式的全面覆盖

● 支持主屏最高支持 HD+(1440x720),@60pfs

● 支持一路 13M 摄像头,一路 8M 摄像头,最高支持 13MP Camera

● 集成多星座 GNSS 接收机,满足不同环境下快速、精准定位的需求

● 支持1080P @30fps 视频的录制和播放

基本属性:
产品型号:

智能模组SLM500S

封装:

LCC+LGA 封装

尺寸:

40.5×40.5×2.85mm

重量:

< 13g

工作温度范围:

-30°C ~ +75°C

存储温度范围:

-40°C ~ +85°C

一般特性:
操作系统:

Android 9.0

存储:

8GB eMMC+1GB LPDDR3 (默认)  16GB eMMC+2GB LPDDR3 (可选)

突出特性:
WLAN:2.4G, 802.11 b/g/n
蓝牙:BT2.1+EDR/3.0/4.1 LE/4.2 BLE
GNSS :GPS/GLONASS/BeiDou
LTE Cat.4,支持分集接收天线,下行支持 MIMO 2×2,支持 3GPP E-UTRA Release 12
带宽:1.4/3/5/10/15/20MHz
内置充电芯片最大支持5V@1A,支持双卡双待通过USB进行固件更新
USB 接口:
USB 2.0,支持 USB OTG
I2C 接口:最大可支持3组
(U)SIM 接口:3 组(1.8V/2.95V)
UART 接口:最大可支持2组(一组4线,一组2线)
SD 卡接口:1组
PWRKEY :1.8V,内部上拉
SPI 接口:最大可支持2组
ADC接口:1组
GPIO接口:*21
马达驱动接口:支持
LED指示接口:支持
天线接口:主天线、分集天线、GNSS 天线和Wi-Fi & BT天线接口
音频接口:
模拟音频:

扬声器*1、听筒*1、耳机*1、麦克风*2

摄像头接口:
主 Camera:

4-lane MIPI_CSI; 辅 Camera:2-lane MIPI_CSI ;最高速率 2.1Gbps/Lane;可以最大支持 13M 像素拍照

触摸屏接口 :

电容式触摸屏

接口:
LCM接口:

4-lane MIPI_DSI HD+(1440×720) @60fps

音频&视频:
支持 VoLTE 超高清语音通话,以及 SRVCC/CSFB 语音回落技术24-bit/192kHz 高保真音乐回放
视频编解码:

1080P @60fps

Wi-Fi 视频:

编解码最高1080P @30fps

灵敏度:
LTE FDD B1:

-97dBm            LTE FDD B3: -94dBm

LTE FDD B5:

-95dBm            LTE FDD B8: -94dBm            LTE FDD B20: -94dBm

LTE TDD B34:

-97dBm            LTE TDD B38: -97dBm

LTE TDD B39:

-97dBm            LTE TDD B40: -97dBm

LTE TDD B41:-95dBm            WCDMA B1: -110dBm          WCDMA B5: -110dBm
WCDMA B8:-110dBm
EGSM900:-109dBm
DCS1800:-109dBm
输出功率:
Class 4 (33dBm±2dB) for GSM850
Class 4 (33dBm±2dB) for EGSM900
Class 1 (30dBm±2dB) for DCS1800
Class 1 (30dBm±2dB) for PCS1900
Class E2 (27dBm±3dB) for GSM850 8-PSK
Class E2 (27dBm±3dB) for EGSM900 8-PSK
Class E2 (26dBm±3dB) for DCS1800 8-PSK
Class E2 (26dBm±3dB) for PCS1900 8-PSK
Class 3 (24dBm+1/-3dB) for WCDMA bands
Class 3 (23dBm±2dB) for LTE-FDD bands
Class 3 (23dBm±2dB) for LTE-TDD bands
电气参数:
供电电压:

3.55V~4.4V,典型值 3.8V

GSM:
GPRS:最大 107Kbps (DL)/85.6Kbps (UL)
EDGE:最大 236.8Kbps (DL)/236.8Kbps (UL)
数据特性:
LTE:

Cat.4 FDD: 最大 150Mbps (DL)/50Mbps (UL)

Cat.4 TDD: 最大 117Mbps (DL)/30Mbps (UL)

UMTS:

DC-USDPA: 最大 42Mbps (DL)

HSUPA: 最大 5.76Mbps (UL)

WCDMA: 最大 384Kbps (DL/UL

TD-SCDMA:最大4.2Mbps (DL)/2.2Mbps (UL)
CDMA2000:

EVDO: 最大3.1Mbps (DL)/1.8Mbps (UL)

1X Advanced: 最大307.2Kbps (DL/UL)

中国/印度:
SLM500S-C:
LTE-FDD:B1/B3/B5/B8
LTE-TDD:B34/B38/B39/B40/B41
WCDMA:B1/B8
GSM:900/1800MHz
欧洲、中东、非洲/韩国/泰国:
SLM500S-E*:
LTE-FDD:B1/B3/B5/B7/B8/B20
LTE-TDD:B38/B40/B41
WCDMA:B1/B5/B8
GSM:850/900/1800/1900MHz
澳大利亚/台湾/巴西:
SLM500S-AU*:
LTE-FDD:B1/B3/B5/B7/B8/B28
LTE-TDD:B40
WCDMA:B1/B2/B5/B8
GSM:850/900/1800/1900MHz
拉丁美洲:
SLM500S-LA*:
LTE-FDD:B2/B4/B5/B7/B8/B25/B28/B66
LTE-TDD:B40
WCDMA:B2/B5/B8
GSM:850/900/1900MHz
全球:
SNM500S
仅支持 Wi-Fi & BT
