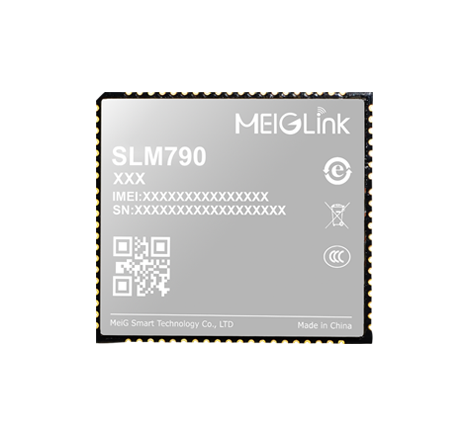

SLM790模组

SLM790模组

SLM790模组

SLM790是美格智能最新推出的一款LTE Cat.4无线通信模组,最大支持下行速率150Mbps及上行速率50Mbps。同时向下兼容现有的3G和2G网络,以确保即使在偏远地区也可以进行网络通信。SLM790模组和SLM750模组在封装上相互兼容。


SLM790模组支持分集接收和MIMO技术,优化数据传输的速度并提高通讯质量。支持NCM/PPP/ECM*/TCP/UDP/DTSL*/HTTP(s)*/FTP*/MQTT*等多种拨号方式及内置网络协议。集成了UART/I2C/PCM/SPI/SDIO/RGMII/PCIE等丰富的硬件接口。广泛应用于工业路由、CPE、车载DVR、共享等领域。


主要优势:

● 覆盖LTE-FDD/LTE-TDD/WCDMA/EDGE/GPRS/GSM网络

● 丰富的硬件接口,支持SDIO/PCIE/RGMII接口,可外接eMMC存储设备、Wi-Fi模组及以太网口

● 支持多种语音编码(HR/FR/EFR/AMR/AMR-WB),支持SRLTE/CSFB/VOLTE

● 支持高速USB2.0接口

● 支持射频MIMO及接收分集技术,提高通讯质量并优化数据传输的速度

● 支持TCP/UDP/DTLS/HTTP(s)/FTP/MQTT等内置协议栈功能

基本属性:
产品型号:

SLM790 模组

封装:

LCC 封装(80pin+LGA 64pin)

尺寸(mm):

32.0×29.0×2.8mm

重量:

< 5g

模组速率:
LTE-FDD (Cat 4):

Max 150Mbps(DL)/50Mbps(UL)

LTE-TDD (Cat 4):

Max 130Mbps(DL)/35Mbps(UL)

DC-HSPA+:

Max 42Mbps(DL)/5.76Mbps(UL)

WCDMA:

Max 384kbps(DL)/384kbps(UL)

EDGE:

Max 236.8kbps(DL)/236.8kbps(UL)

GPRS:

Max 85.6kbps(DL)/85.6kbps(UL)

驱动&工具:
驱动:

Window系列, Linux 2.6以上, Android 4.0以上

工具:

一键式升级工具

*FOTA升级
模组接口:
高速USB 2.0
3xUART
1xI2C
1xPCM
1xRGMII
1xSDIO
1xPCIe
WAKEUP-IN & WAKEUP-OUT
Power On/Off, Reset
2xADC
Fly Mode
LED指示灯
SIM卡接口(1.8 / 3.0V)
天线接口:主/分集(选配)
认证信息:
CCC/SRRC/CTA/CE*
发射功率:
GSM850/900 33±2dBm,GSM1800/1900 30±2dBm,WCDMA/HSPA 23+1/-3dBm, LTE-TDD 23±2.7dBm,LTE-FDD 23±2.7dBm
协议:
NCM/PPP/ECM*/TCP/UDP/DTLS*/HTTP(s)*/FTP*/MQTT*/DTMF*
环境温湿度特性:
工作温度:

-40℃ to 85℃

存储温度:

-45℃ to 90℃

湿度:

5%~95%

电气特性:
10uA@关机(TBD)
2mA@休眠(TBD)
20mA@空闲(TBD)
供电电压:3.3V~4.2V,典型值3.8V
SLM790 系列频段信息:
SLM790-CB
频段

LTE-FDD:B1/B3/B5/B8
LTE-TDD:B34/B38/B39/B40/B41
WCDMA:B1/B8
GSM:900/1800

分集接收 :

支持

PCM语音 :

支持

SLM790-CC
频段

LTE-FDD:B1/B3/B5/B8
LTE-TDD:B34/B38/B39/B40/B41
WCDMA:B1/B8
GSM:900/1800

分 集 接 收 :

不支持

PCM语音:

支持

SLM790-CL*
频段

LTE-FDD:B1/B3/B5/B8
LTE-TDD:B34/B38/B39/B40/B41
WCDMA:B1/5/8

分集接收 :

支持

PCM语音:

支持

SLM790-E*
频段

LTE-FDD:B1/B3/B5/B7/B8/B20
LTE-TDD:B40
WCDMA:B1/B5/B8
GSM:900/1800

分集接收 :

支持

PCM语音:

支持

备注:*研发中

相关下载:

  • AT指令集

    美格智能SLM790模组 FOTA升级指导

    美格智能SLM790模组FTP_AT命令手册V1.2

    美格智能SLM790模组HTTP_HTTPS_AT命令手册

    美格智能SLM790模组MQTT_AT命令手册

    美格智能SLM790模组TCPIP_AT命令手册

    美格智能SLM790模组TTS_AT手册

  • 硬件设计

    美格智能SML790封装库(硬件设计)

  • 驱动

    美格智能SML790MEIG_SLM790 Setup V1.0(驱动)

    美格智能SML790MeiG_NCM0.0.3(驱动)

  • 产品规格书

    美格智能SLM790模组规格书_V1.5
