5G-A模组SRM817WE

5G-A模组SRM817WE

5G-A模组SRM817WE

美格智能SRM817WE系列模组是⼀款专为IoT/eMBB应用而设计的5G毫米波和Sub-6GHz模组,基于高通技术公司的骁龙®X75 5G调制解调器及射频系统设计,符合最新的3GPP Release 17标准及特性,支持5G独⽴组网(SA)和非独⽴组网(NSA)方式并向下兼容4G网络,可覆盖全球主流运营商网络。


SRM817WE系列模组支持最多4组毫米波天线,毫米波可支持最大800MHz带宽,下行峰值速率可达10G。Sub-6GHz支持5G NR下行CA,支持TDD/FDD 3CC及更多的载波聚合,可支持最大300MHz带宽,同时支持5G核心频段的8RX和PC 1.5发射功率等特性,有效提⾼5G上下行传输速率。

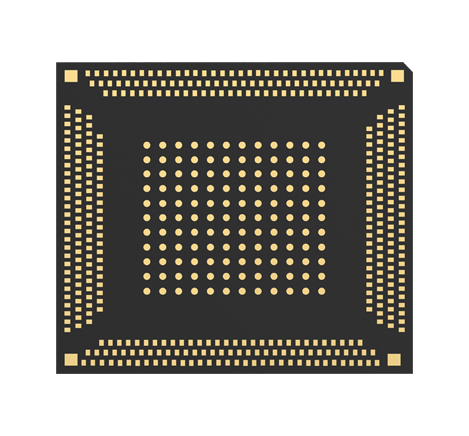

该模组采用LGA封装,尺⼨为56.0x53.0x2.95mm,采用四核A55处理器,主频最高可达2.2GHz,拥有更强的处理能力,并可提供丰富的功能接口方便用户进方外设扩展,支持3组高速PCIe、2组USXGMII、USB3.1、SDIO、SPI、多路UART、ADC、GPIO等接口,内部预留eSIM支持,可支持最新⼀代Wi-Fi 7解决方案以及10Gb的以太网能力,可为FWA/ODU/eMBB/工业路由等产品带来更加灵活的方案选择和更有竞争力的性价比。


支持OpenWRT操作系统,同时支持OpenCPU,更具灵活性,大大简化5G整机类产品开发流程,将强有力赋能FWA、eMBB、汽车、工业物联网和5G企业专网等垂直行业及相关产品应用。


主要优势:

● 符合3GPP Release 17标准

● 支持最多4组毫米波天线,Sub6G支持8RX特性

● 支持Sub-6GHz TDD/FDD 3CC及更多的载波聚合,最大300MHz带宽

● 多组PCIe、USXGMII高速接口,软AP方案更灵活

● 支持OpenWRT操作系统,同时支持OpenCPU

基本属性:
产品型号:

5G Advanced Ready Sub-6GHz模组SRM817WE

封装特性:

LGA 封装

尺寸(mm):

56.0×53.0×2.95mm

重量:

< 15g

模组速率:
5G NR mmW:10Gbps DL/3.3Gbps UL
5G NR Sub 6G SA

6Gbps DL/900Mbps UL

LTE:

2Gbps DL/200Mbps UL

驱动&工具:
驱动:

Windows 7,Windows 8,Windows 8.1,Windows 10, Linux, Android

工具:

图形化升级工具,多系统下日志工具

USB升级,FOTA升级
模组接口:
USB3.1 × 1
PCIe Gen3.0 × 3
USXGMII × 2

SDIO3.0 x1

I2C x 1、I2S x 1、SPI x 1、GPIOs
USIM × 2
mmWave RF Connector x8
Total 11个天线接口:

4G/5G x6

8RX: x4

GNSS x1

认证信息:
CCC*/SRRC*/CTA*/CE*/FCC*
发射功率:
Class 1.5 (29dBm±3dB) for N77/N78

Class 2 (26dBm±1.5dB) for N40/N41/N77/N78

Class 3 (23dBm±1.5dB) for 5G others & LTE
协议:
RNDIS/NDIS/IPv4/IPv6/TCP/UDP
环境温湿度特性:
工作温度:

-30℃ to +75℃

存储温度:

-40℃ to +90℃

湿度:

5%~95%

扩展工作温度:-40℃ to +85℃
SRM817WE系列频段信息:
-EA: Region: Europe, Australia, Japan, Korea, Southeast Asia
5G NR mmWave:N257/N258/N259
5G NR Sub6G:
FDD:N1/N3/N5/N7/N8/N20/N28/N71/N75/N76
TDD:N38/N40/N41/N77/N78
LTE:
FDD:B1/B3/B5/B7/B8/B20/B28/B32
TDD:B38/B40/B41/B42/B43/B71
WCDMA:B1/B5/B8
-NA:Region: America
5G NR mmWave:N259/N260/N261
5G NR Sub6G:
FDD:N2/N5/N7(30)/N12/N13/N14/N25/N26/N29/N66/N71
TDD:N38/N41/N48/N77/N78
LTE:
FDD:B2/B4/B5/B7(30)/B12/B13/B14/B17/B25/B26/B66/B71
TDD:B38/B41/B42/B43/B48
WCDMA:B2/B4/B5
备注:*研发中


相关下载:

  • 产品规格书

    美格智能5G模组SRM817WE规格书 V1.0
