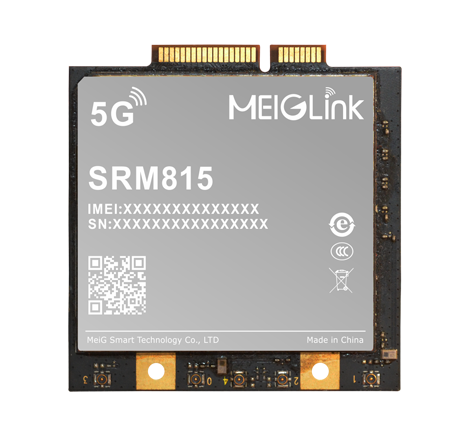

5G模组SRM815

5G模组SRM815

5G模组SRM815

美格智能SRM815 MiniPCIe模组是⼀款专为物联⽹和eMBB应⽤⽽设计的5G NR Sub-6GHz模组,集成了⾼通最新⼀代的骁⻰SDX55基带芯⽚,符合3GPP Release 15 标准,可⽀持独⽴组⽹(SA)和⾮独⽴组⽹(NSA)两种⽹络部署。针对不同⽬标地区,设计了不同⼦型号,⽀持3G/4G/5G多种⽹络制式,可涵盖全球主要地区和运营商的5G商⽤⽹络频段。


同时SRM815 MiniPCIe模组⽀ 持 ⾼ 通 I Z a t ™ G e n 9 定 位 技 术 ,内 置 了 多 星 座 ⾼ 精 度 G N S S 接 收 机 ,可 ⽀ 持GPS/GLONASS/BeiDou/Galileo/QZSS,可提供快速、准确的定位服务。


SRM815 MiniPCIe模组采用了MiniPCIe封装,符合⾏业MiniPCIe标准接⼝定义,可⽀持USB3.0、GPIO等接⼝,兼容多种类型操作系统(Android,Linux,Windows 7/8/10等操作系统),具有接口标准,底板设计简单,更易组装等优势,可⼴泛应⽤于⼯业路由器、⻋载终端、⼯业互联⽹等领域。


主要优势:

● 5G NR Sub-6GHz,⽀持3GPP R15标准,⽀持SA/NSA

● 5G NR 最⼤下⾏速率达3Gbps,最⼤上⾏速率达300Mbps

● LTE-A 可⽀持Cat.16,最⼤下⾏速率达1Gbps,最⼤上⾏速率达200Mbps

● 支持载波聚合

● 覆盖5G NR/LTE-FDD/LTE-TDD/WCDMA网络

● Qualcomm® IZat™ Gen 9 引擎, 支持GPS/GLONASS/BeiDou/Galileo/QZSS

● 支持USB3.0接口

● 最少仅需连接2根天线,即可实现5G SA/NSA网络连接

● 支持射频MIMO及接收分集技术,提高通讯质量并优化数据传输的速度

基本属性:
产品型号:

5G模组SRM815

封装特性:

MiniPCIe 封装

尺寸(mm):

51.0×49.0×5.6mm

重量:

< 15g

模组速率:
5G NR Sub-6GHz:

- MIMO 4*4, 256QAM

- Downlink up to 3Gbps

- Uplink up to 300Mbps

LTE Cat.16:

- Downlink up to 1Gbps

- Uplink up to 200Mbps

DC-HSPA+:

- Downlink up to 42.4Mbps

- Uplink up to 5.76Mbps

驱动&工具:
驱动:

Windows 7、Windows 8、Windows 8.1、Windows 10、Linux、Android

工具:

一键式升级工具,Gobinet拨号工具

FOTA 升级*
模组接口:
USB 2.0/USB 3.0 with SS Gen2
SIM卡接口
天线接口:5G/4G/GNSS天线,共5根天线
支持PCM
WAKEUP-IN & WAKEUP-OUT
飞行模式
休眠唤醒
LED指示灯
GPIOs
认证信息:
SRRC/CE*/FCC*/PTCRB*
发射功率:
Class 2 for N41/N77/N78/N79
Class 3 for LTE-FDD
Class 3 for LTE-TDD
协议:
NDIS/ECM/TCP/UDP/PPP/DTMF
环境温湿度特性:
正常工作温度:

-30℃~+75℃

扩展工作温度:

-40℃~+85℃

存储温度:-45℃~+90℃
湿度:

5%~95%

SRM815系列频段信息:
SRM815-EA:
Region:

EMEA, China, Korea, Australia

5G NR Sub-6G:

N1/N3/N5/N7/N8/N20/N28/N38/N40/N41/N77/N78

LTE-FDD:B1/B3/B5/B7/B8/B18/B19/B20/B28/B32
LTE-TDD:B34/B38/B39/B40/B41/B42
WCDMA:B1/B3/B5/B8
SRM815-NA:
Region:North America, South America
5G NR Sub-6G:N2/N5/N12/N25/N41/N48/N66/N71/N78
LTE-FDD:B2/B4/B5/B12/B13/B14/B25/B26/B28/B29/B30/B66/B71
LTE-TDD:B41/B42/B43/B48
WCDMA:B2/B4/B5
备注:*研发中


相关下载:

  • 产品规格书

    美格智能SRM815MiniPCIe模组规格书-V1.3
