Qualcomm MDM9207集大成者--美格智能SLM750模块

发布日期:2017-06-30 访问量:4947 来源:美格智能

随着4G LTE的飞速发展,进一步促进了 4G LTE模块和其他通信技术的快速融合,4G模块不再是一个简单的速率、通信及定位模块,而是一个多功能的集成体,美格智能充分利用技术平台优势,结合多年团队开发经验,考虑用户多方位需求,致力于为客户提供全方案的产品;美格智能SLM750模块采用美国高通公司MDM9207 LTE CAT4芯片,其32*29*2.4mm的纤小尺寸集成了N多的软件外围业务单元,方便更多客户二次开发,让我们一起来看看SLM750模块集成了哪些功能:


SLM1X8 WIFI系列模块:

从消费级到工业级, 从低功率到高功率, 从2.4G MIMO到2.4+5.8G MIMO, 我们全面覆盖,WIFI系列共四个型号,全部PIN TO PIN,从封装尺寸最小的仅为13*17*2.1mm,最大仅为 21*17*2.1mm。

SLM1X9网口系列(网口+SLIC方案):

我们推出了四网口(SLM169)和单网口(SLM159)方案,满足客户的差异化定制需求,可提供原理图和PCB供客户参考,加速产品量产; SLIC系列,我们支持VOLTE和VOIP,为客户提供高音质的语音通话。

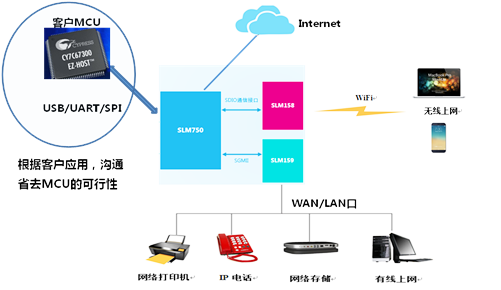

SLM750+SLM1X8+SLM1X9典型应用方案:


方案说明:

WIFI 客户端,网口连接设备和客户MCU可以同时通过4G模块SLM750访问Internet网络;

WiFi模块SLM158直接连接SLM750,路由功能在SLM750芯片AP侧实现;

根据客户产品应用场景,软件开放AP侧供二次开发,评估省去MCU的可行性;

通过WAN口支持有线连接(PPPoE拨号),达到WiFi热点功能,并且节省4G流量;

WiFi模块SLM158支持AP和Station两种模式,即可以当热点,也可通过其他WIFI热点上网,节省4G流量;

SLM750 支持USB/UART/SPI多种控制连接,MCU可以通过AT指令控制SLM750和SLM150的连接状态和部分参数设置;

SLM159为定制开发方案,是网口+SLIC二合一的方案,我们可以定制开发模块,也可以提供软硬件解决方案让客户实现;

具体配套方案型号如下:

4G模块:全球通SLM750系列;

WiFi模块:针对消费市场SLM168R/SLM158R,WiFi 2*2 MIMO, 802.11b/g/n, 2.4GHz only,针对工业级应用SLM168Q/SLM158Q,支持WiFi 2*2(1*1) MIMO, 802.11b/g/n/ac, 2.4+5.8GHz;

网口+SLIC模块:SLM169, 采用QCA8337,支持4个100/1000自适应网口,SLM159, 采用AR8033,支持1个100/1000自适应网口;

硬件设计:拥有完整的方案设计和开发板,指导客户PCB天线、ESD、EMC测试等内容;

软件功能:支持FOTA/TR069/SNMP/VOLTE语音/CS域语音/VPN透传/APP/WebUI定制,针对不同行业的客户商谈AP侧开发定制。

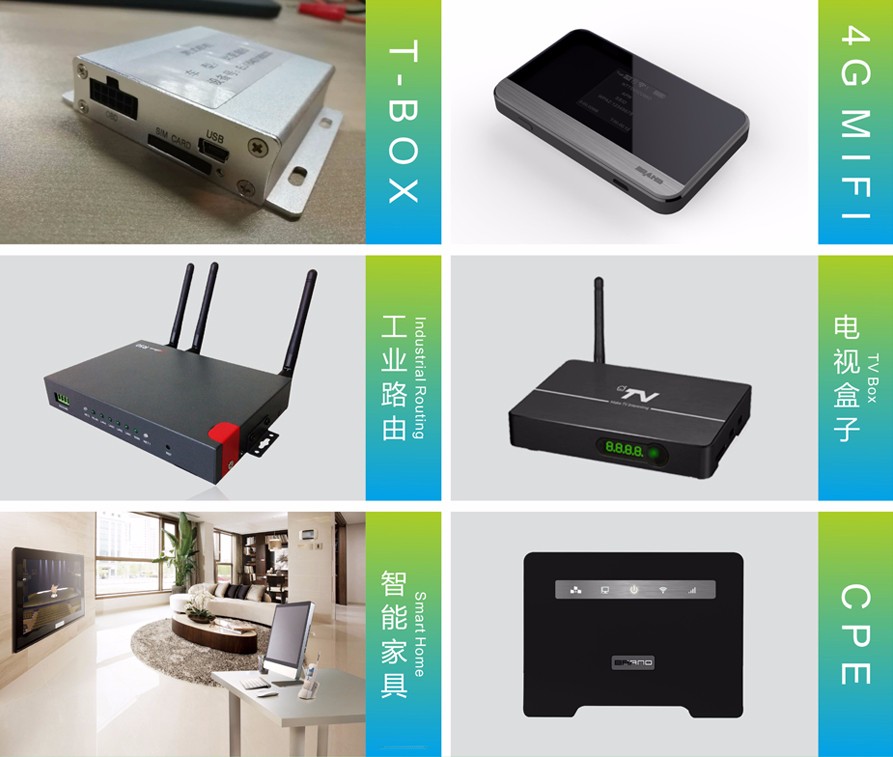

应用推荐:


我们能提供什么?

稳定的底板参考设计:电源、无线模块、存储、GPIO扩展等;

有效的研发管理流程:产品定义、设计评审,设计验证等;

可靠的应用方案:美格智能模块,联合调试,最佳效果;

完善的SDK开发包:快速接入、稳定可靠;

开发周期:预计2-3月可以批量生产。


美格智能一直致力于为全球消费者提供全方位的产品解决方案,提供更好的产品和服务、创造更多价值,持续研发物联网核心通信技术,不断创新,与运营商和物联网产业链合作伙伴共同发展,提升客户满意度,引领行业发展!
