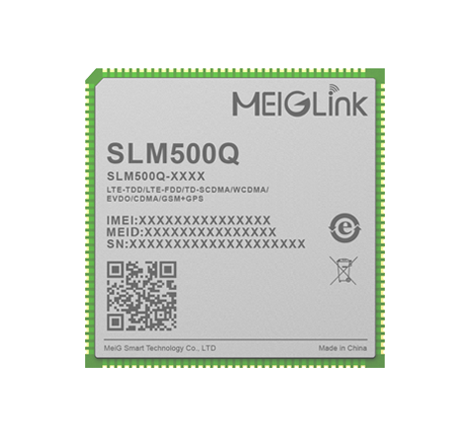

美格智能SLM500Q系列核心板，采用高通骁龙200系列的QCM2150，该CPU采用 28nm FinFET 制程，内置 64bit ARM、4 核A53（4*1.3GHz），支持 Decode/encode 最高 1080P@30fps、H.264，支持 HD+屏幕分辨率，支持两路 ISP 摄像头，搭 载 Android 10 操作系统，支持板卡内存为 1GB+8GB（2GB+16GB、3GB+32GB），支持 LTE Cat4，最大下行速率可达150Mbps，最大上行速率可达 50Mbps。支持 TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM 多种网络制式，集成了GNSS和2.4&5G Wi-Fi的宽带智能无线通信模组。
SLM500Q系列模组，目前包含了以下区域的子型号：SLM500Q-C、SLM500Q-E*、SLM500Q-A*、SLM500Q-LA*、SLM500Q-J*、SLM500Q-AU*、SNM500Q。
SLM500Q可提供语音、短信、通讯簿、2.4G/5G WiFi、BT 和 GPS 功能；产品支持双 800W 的 3D 摄像或景深拍照，可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、车载设备、智能信息采集设备、智能手持终端、无人机等产品。
主要优势：
● 支持 LTE Cat.4，最大下行速率可达 150Mbps
● 各网络制式的全面覆盖
● 支持主屏最高支持 HD+（ 1440x720），@60pfs
● 支持双ISP，双摄（8M+8M）功能
● 最高支持 13MP camera
● 集成多星座 GNSS 接收机，满足不同环境下快速、精准定位的需求
● 支持1080P @30fps 视频的录制和播放
| 基本属性： | |
| 产品型号： | 智能模组SLM500Q |

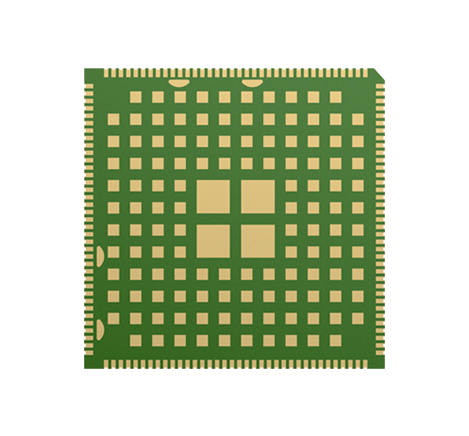

| 封装： | LCC+LGA 封装 |
| 尺寸： | 40.5×40.5×2.8mm |
| 重量： | < 13g |
| 工作温度范围： | -30°C ~ +75°C |
| 存储温度范围： | -40°C ~ +85°C |
| 一般特性： | |
| 操作系统： | Android 10 |
| 存储： | 8GB eMMC+1GB LPDDR3 （默认） 16GB eMMC+2GB LPDDR3 （可选） |
| 突出特性： | |
| WLAN： | 2.4G/5G, 802.11 a/b/g/n/ac |
| 蓝牙： | BT2.1+EDR/3.0/4.1 LE/4.2 BLE |
| GNSS ： | GPS/GLONASS/BeiDou |
| LTE Cat.4，支持分集接收天线，下行支持 MIMO 2×2，支持 3GPP E-UTRA Release 12 | |
| 带宽： | 1.4/3/5/10/15/20MHz |
| 内置充电芯片和电量计，支持双卡双待，通过 USB 进行固件更新 | |
| USB 接口： | |
| 符合 USB 2.0 规范，支持 USB OTG | |
| I2C 接口： | 最大可支持5组 |
| (U)SIM 接口： | 2 组（1.8V/2.95V） |
| UART 接口： | 最大可支持3组（支持硬件流控，最高速率达4Mbps） |
| SD 卡接口： | 1组（支持 SD 3.0, 4-bit SDIO） |
| PWRKEY ： | 1.8V，内部上拉 |
| SPI 接口： | 最大可支持5组 |
| ADC接口： | 2组 |
| GPIO接口： | *24 |
| 马达驱动接口： | 1组 |
| LED指示接口： | 1组 |
| 天线接口： | 主天线、分集天线、GNSS 天线和Wi-Fi & BT 天线接口 |
| 音频接口： | |
| 模拟音频： | 扬声器、听筒、耳机、3 组麦克风，支持 1 组降噪麦克风 |
| 摄像头接口： | |
| 主 Camera： | 4-lane MIPI_CSI; 辅 Camera：2-lane MIPI_CSI ;最高速率 2.1Gbps/Lane;可以最大支持 13M 像素拍照 |
| 触摸屏接口 ： | 电容式触摸屏 |
| 接口： | |
| LCM接口： | 4-lane MIPI_DSI HD+(1440×720) @60fps |
| 音频&视频： | |
| 支持 VoLTE 超高清语音通话，以及 SRVCC/CSFB 语音回落技术24-bit/192kHz 高保真音乐回放 | |
| 视频编解码： | 1080P @30fps |
| Wi-Fi 视频： | 编解码最高 1080P @30fps |
| 灵敏度： | |
| LTE FDD B1： | -102dBm LTE FDD B3: -102dBm |
| LTE FDD B5： | -102dBm LTE FDD B8: -102dBm |
| LTE TDD B34： | -101dBm LTE TDD B38: -102dBm |
| LTE TDD B39： | -102dBm LTE TDD B40: -102dBm |
| LTE TDD B41： | -102dBm WCDMA B1: -110dBm |
| WCDMA B8： | -110dBm TD-SCDMA B34: -109dBm |
| TD-SCDMA B39： | -109dBm |
| EVDO/CDMA BC0： | -109dBm |
| EGSM900： | -109dBm |
| DCS1800： | -109dBm |
| 输出功率： | |
| Class 4 (33dBm±2dB) for GSM850 | |
| Class 4 (33dBm±2dB) for EGSM900 | |
| Class 1 (30dBm±2dB) for DCS1800 | |
| Class 1 (30dBm±2dB) for PCS1900 | |
| Class E2 (27dBm±3dB) for GSM850 8-PSK | |
| Class E2 (27dBm±3dB) for EGSM900 8-PSK | |
| Class E2 (26dBm±3dB) for DCS1800 8-PSK | |
| Class E2 (26dBm±3dB) for PCS1900 8-PSK | |
| Class 3 (24dBm+1/-3dB) for WCDMA bands | |
| Class 3 (24dBm+3/-1dB) for EVDO/CDMA BC0 | |
| Class 2 (24dBm+1/-3dB) for TD-SCDMA bands | |
| Class 3 (23dBm±2dB) for LTE-FDD bands | |
| Class 3 (23dBm±2dB) for LTE-TDD bands | |
| 电气参数： | |
| 供电电压： | 3.55V~4.4V，典型值 3.8V |
| GSM： | |
| GPRS： | 最大 107Kbps (DL)/85.6Kbps (UL) |
| EDGE： | 最大 236.8Kbps (DL)/236.8Kbps (UL) |
| 数据特性： | |
| LTE： | Cat.4 FDD: 最大 150Mbps (DL)/50Mbps (UL) Cat.4 TDD: 最大 117Mbps (DL)/30Mbps (UL) |
| UMTS： | DC-USDPA: 最大 42Mbps (DL) HSUPA: 最大 5.76Mbps (UL) WCDMA: 最大 384Kbps (DL/UL |
| TD-SCDMA： | 最大 4.2Mbps (DL)/2.2Mbps (UL) |
| CDMA2000： | EVDO: 最大 3.1Mbps (DL)/1.8Mbps (UL) 1X Advanced: 最大 307.2Kbps (DL/UL) |
| 中国/印度： | |
| SLM500Q-C： | |
| LTE FDD： | B1/B3/B5/B8 |
| LTE TDD： | B34/B38/B39/B40/B41 |
| WCDMA： | B1/B8 |
| TD-SCDMA： | B34/B39 |
| EVDO/CDMA： | BC0 |
| GSM： | 900/1800MHz |
| 欧洲、中东、非洲/韩国/泰国： | |
| SLM500Q-E： | |
| LTE FDD： | B1/B3/B5/B7/B8/B20/B28A |
| LTE TDD： | B38/B40/B41 |
| WCDMA： | B1/B5/B8 |
| GSM： | 850/900/1800/1900MHz |
| 北美： | |
| SLM500Q-A： | |
| LTE FDD： | B2/B4/B5/B7/B12/B13/B17/B25/B26/B66 |
| WCDMA： | B2/B4/B5/B8 |
| GSM： | 850/1900MHz |
| 澳大利亚/台湾/巴西： | |
| SLM500Q-AU： | |
| LTE FDD： | B1/B3/B5/B7/B8/B28 |
| LTE TDD： | B40 |
| WCDMA： | B1/B5/B8 |
| GSM： | 850/900/1800MHz |
| 日本： | |
| SLM500Q-J： | |
| LTE FDD： | B1/B3/B8/B18/B19/B26 |
| LTE TDD： | B41 |
| WCDMA： | B1/B6/B8/B19 |
| 拉丁美洲： | |
| SLM500Q-LA： | |
| LTE-FDD： | B2/B4/B5/B7/B8/B25/B28/B66 |
| LTE TDD： | B40 |
| WCDMA： | B2/B5/B8 |
| GSM： | 850/900/1900MHz |
| 全球： | |
| SNM500Q: | |
| 仅支持 Wi-Fi & BT | |
